カーテシ

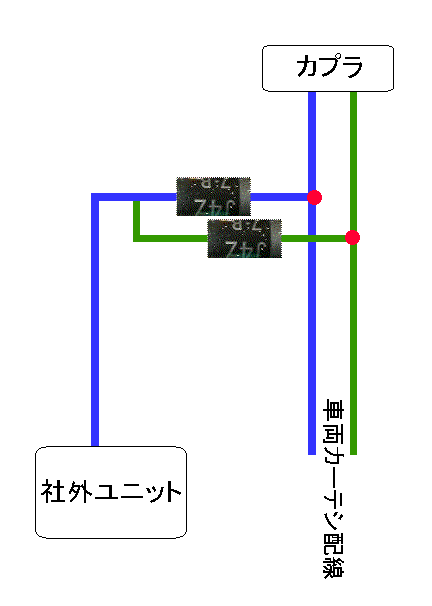

ダイオードの必要性について。


車種により様々ですが、例えばハッチを含む5枚ドアの車両だとすると、
ドアスイッチ線も同様に5本必要になります。
ここで、すべての配線を一本にしてしまうと、ハッチのみ開いている状態なのに
フロントのフットランプも点灯してしまうという事が起こります。
逆流を防ぎ独立させるために必要になります。

メーターに各ドアのインディケーターがある車では、運転席のみオープン
しているにもかかわらず、ダイオードを使用していない為、逆流し全ドアオープンの表示になってしまいます。

車両コンピュータの誤作動防止の為にも、必ず使用しましょう。


その他は、セキュリティや、キーレス本体にアンサーバック(ハザードフラッシュ)の出力線が一本しかない場合、
車両の左右ウィンカー線にそれぞれ配線したい場合に用います。
ダイオードを使用しないで、左右つないでしまうと、どちらかのウィンカーを上げた際、逆流し
ハザード状態になるのを防止するためです。






↓皮膜で保護されたものを利用するのも良いでしょう。




↓面倒な場合はキット物を使う手も
