イスズ ビッグホーン UBS25/69系 キーレス関連

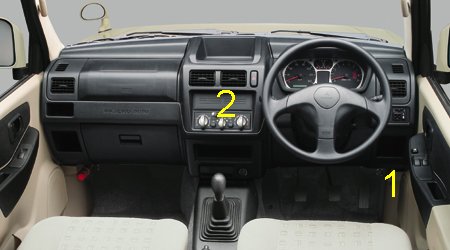

1 運転席キックパネル、18p白色カプラ


アンロック    緑/赤




ロック    緑/赤



 配線方法を詳しく見る







2 ハザードスイッチ裏8pカプラ

ハザード
右      緑/黒
左      緑/赤
