スバル インプレッサ GC/GF系 キーレス関連

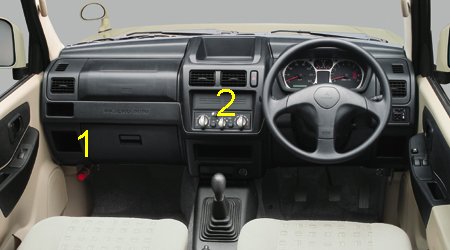

1 助手席グローブBOX裏、キーレスユニット10pカプラ

〜H9年9


ロック       薄緑
アンロック     赤/緑

要ドアロックリレー

 配線方法を詳しく見る



H9年9〜


ロック       薄緑
アンロック     赤/緑

要ドアロックリレー

 配線方法を詳しく見る






2 ハザードスイッチ裏、8pカプラ

ハザード
右      緑/黒
左      緑/赤
