ダイハツ アトレー ワゴン S32# S33# キーレス関連




H17年-5〜H19年-9

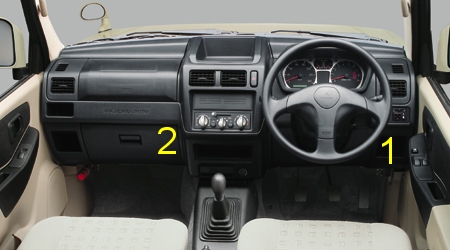

1 運転席ダッシュパネル内、ヒューズブロック右奥、黒色8pカプラ



ロック     白
アンロック   赤/青

 要ドアロックリレー
 配線方法を詳しく見る


1 運転席ダッシュパネル内、ヒューズブロック左、黒色12pカプラ

ハザード

右      緑/黒
左      緑/白




H19年-9〜




2 助手席グローブボックス右裏

ロック    白/赤
アンロック  白/黒

 要ドアロックリレー
 配線方法を詳しく見る


1 運転席ダッシュパネル内、ヒューズブロック左、黒色12pカプラ

ハザード

右      緑/黒か緑
左      緑/白か青







1 運転席ダッシュパネル内、ヒューズブロック下、黒色26pカプラ


カーテシ   白/青
