BMW E39 98’〜 キーレス関連

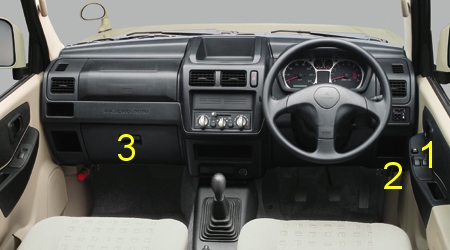

1 運転席ドアパネル内、マスタースイッチ裏

ロック    青/赤(+)
アンロック  黒/白(+)




2 運転席キックパネル、トランクリリーススイッチ裏


トランクオープン    灰/茶(0X)






2 運転席キックパネル上部、LCMユニット(ハンドル左右に関わらず右に位置)

ハザード

黒カプラ

後左右    青/緑、二本

白カプラ

前左右    青/茶、二本

上記4本をダイオードにて振り分けのこと




3 助手席グローブボックス下側


黒カプラ

ドア前右   茶/白(-)

白カプラ

ドア後右   茶/白(-)
ドア後左   茶/灰(-)
ドア前左   茶/橙(-)

要ダイオード

 配線方法を詳しく見る
